미터링 시스템

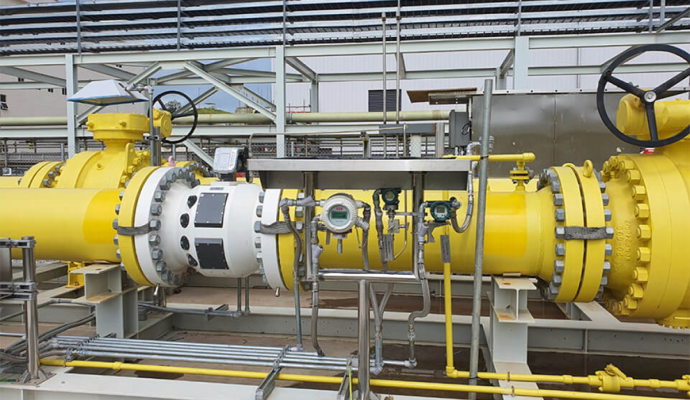

미터링 시스템은 시간당 흐르는 유체의 양을 부피, 질량, 열량 단위로 측정하는 계량설비(Metering System)입니다. 계량설비는 발전소와 여러 플랜트에서 유체의 사용량정산과 효율을 측정하는 중요한 설비로, 배관에 흐르는 유체의 유량과 압력, 온도 그리고 성분을 분석하고, 이를 Flow Computer에서 취합해 관련 코드에 따라 계산합니다. 또한, Metering에 대한 모든 정보는 Metering HMI 에서 Monitoring 가능하며, 데이터베이스 저장 및 Report로 출력이 가능하고, 공급처와 수요처간 정산데이터로 활용됩니다.

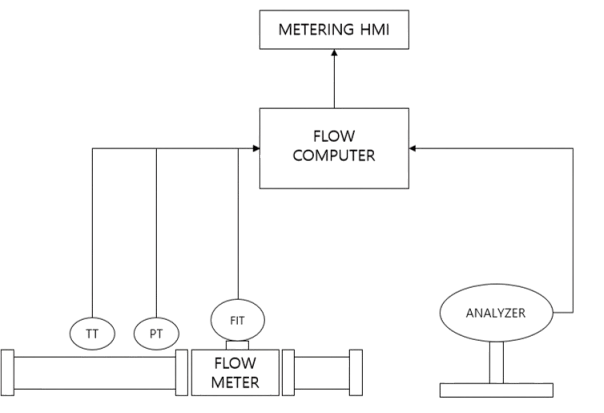

미터링 시스템의 구성

Flow Meter

측정하고자 하는 유체의 종류(가스 또는 액체)에 따라 Ultrasonic, Turbine, Coriolis, Orifice 등 다양한 방식의 Flow Meter로 구성되며, 유체의 유량(Volumetric 또는 Mass Flow) 을 측정하는 장치

Transmitter

유체(가스 또는 액체)의 온도(Temperature), 압력(Pressure), 밀도(Density) 등의 물리적 변수를 측정하여 전기 신호(4-20mA, HART, Modbus 등)로 변환하여 Flow Computer로 전송하는 장치

Analyzer

유체(가스 또는 액체)의 물리적, 화학적 성분을 측정하여 유량, 발열량(열량), 조성 등의 중요한 데이터를 제공하는 장치. 이러한 데이터는 정확한 거래 및 운영 효율성을 높이는 데 필수적

Flow Computer

Flow Meter, Transmitter, Analyzer(유량, 압력, 온도, 열량) 등의 데이터를 받아 실시간으로 계산, 보정 및 저장하여 정확한 질량 및 부피 유량과 에너지를 산출하는 장치

제품의 특징

국제 표준 코드 준수

국제 표준코드(API, API MPMS, ISO, AGA 등)에 기초한 공식적 체적 유량, 질량 유량, 에너지 유량 등의 결과 제공

실시간 제어 감시

유체의 양을 측정하여 Flow Computer에서 계산 및 결과값을 HMI에 Display함으로써 시스템을 감시, 기록, 출력, 제어 중앙제어시스템(DCS)에 고객이 원하는 데이터를 실시간으로 전송

Skid Base Modulization

Metering System Skid 제작하여 모듈화 한 방식으로 현장 간섭을 최소화하여 공사기간을 크게 단축
현장 도착 전 고객사 요구에 따른 철저한 검사를 통해 현장 검사 및 시운전 작업을 단기간에 수행 가능

Expert Class – Supervisor Team

다양한 경험과 고급지식을 가진 전문인력들로 구성된 시운전팀을 통해 납품 이후에도 고객의 요청에 따라 지속적이고 전문적인 점검
문제 발생시 Site Backup Plan에 따라 신속 정확한 대응 가능
