발맥스기술은 발전소 및 에너지솔루션 공급과 관련하여 최고 수준의 기술력을 통해 석유,
천연가스 그리고 수소 등 다양한 에너지 분야에 걸쳐 사업을 운영하고 있습니다.
발맥스기술의 액체용 초음파 유량 전송기는 유체의 속도를 초음파로 측정하여 볼륨 유량을 계산하는 유량 전송기의 일종입니다.
액체용 초음파 유량 전송기는 유속 방향과 반대 방향으로 전파되는 초음파 펄스의 전파 시간을 비교하여 측정합니다. 이는 유체의 음향적 특성에 영향을 받으며, 정확한 유량 변환기 유형에 따라 온도, 밀도, 점도 및 부유 입자의 영향을 받을 수 있습니다. 터빈, 소용돌이 등의 기계적 유량계와는 달리 이동 부품이 없기 때문에 최소한의 유지 보수 비용만 필요합니다.
액체용 초음파 유량 전송기
발맥스기술의 액체용 초음파 유량 전송기는 두 개의 초음파 센서에서 전파할 수 있습니다.
부동액의 전송 시간 차이를 사용하여 측정된 유량을 기반으로 볼륨 유량이 계산됩니다.

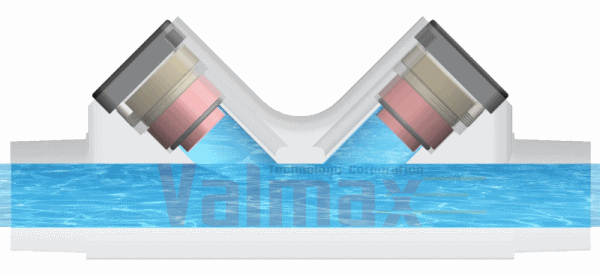

두 개의 초음파 센서에서 전파되는 초음파 신호의 전송 시간이 동일하기 때문에 유량 값이 0일 때 아날로그 신호(4mA/1V)를 전송합니다.

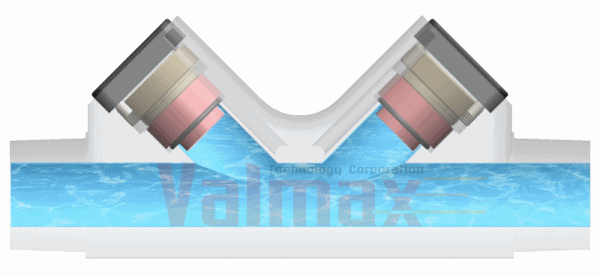

유체 흐름 방향과 같은 방향으로 전파되는 초음파 신호는 정지 상태보다 빠르게 수신되며, 유체 흐름 방향과 반대 방향으로 전파되는 초음파 신호는 정지 상태보다 느리게 수신됩니다.
위 조건에서 전송 시간의 차이를 사용하여 유속을 측정할 수 있으며, 당사의 초음파 유량계는 도출된 유속에 따라 계산된 볼륨 유량에 해당하는 아날로그 신호(최대 20 mA / 5 V)를 출력합니다.
| 구분 | 세부항목 |
|---|---|
| 유체 | 물/초순수/냉매/용매/화학 용액 |
| 범위 | 15mm(1/2”) : 0.5~30 LPM 20mm(3/4”) : 1.0~50 LPM 25mm(1”) : 2.0~100 LPM |
| 정확도 | ±0.5 % of F.S. |
| 재질 | 스테인리스 스틸 316L |
| 작동 온도 | -40~120 ℃ |
| 작동 압력 | 0.6 ∼ 20 bar |
| 재현성 | ±0.5 % |
| 선형성 | ±0.5 % |
| 전원 | 24 VDC |
| 출력 | 4-20mA |
| 연결 | Lok Tube Type |
